Bouwhistorische Waardenkaart

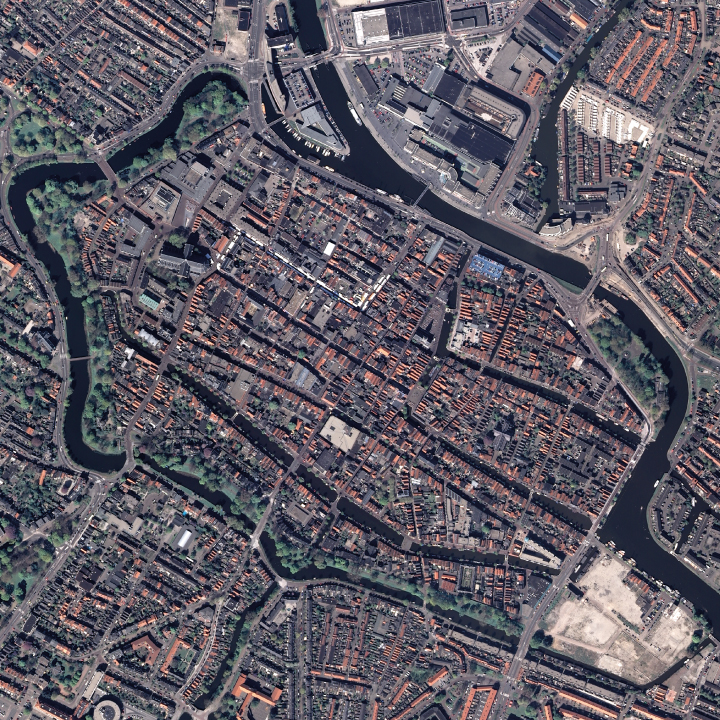

Luchtfoto in RD

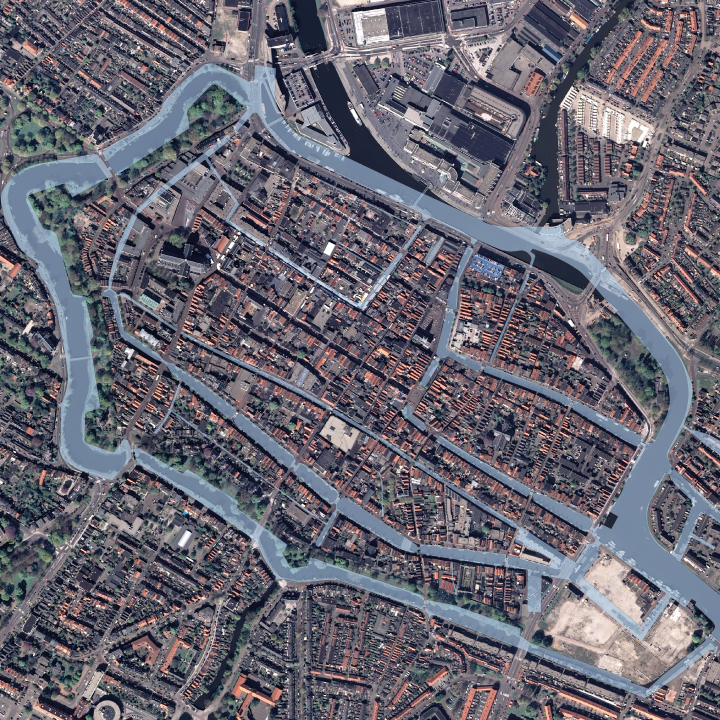

Grachten uit kadastralekaart 1822

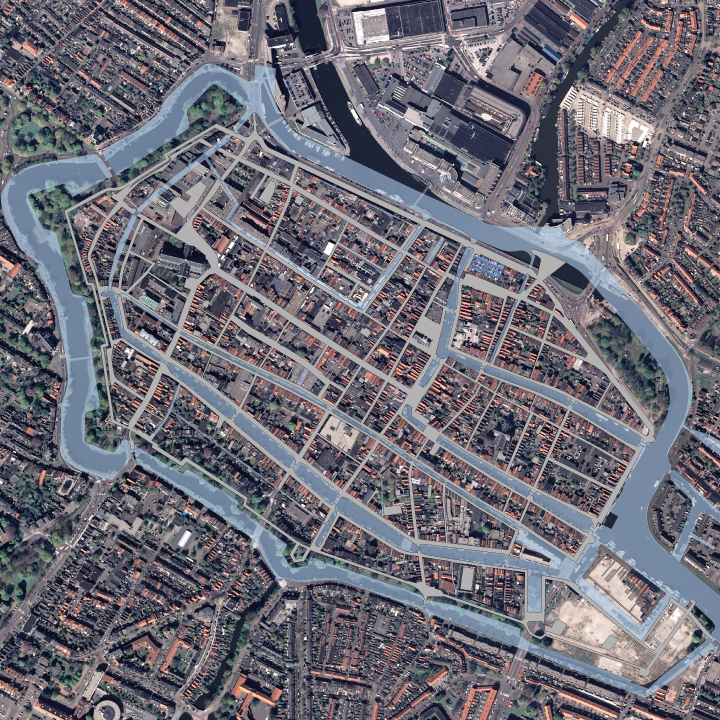

Wegen volgens kaarten uit 1822

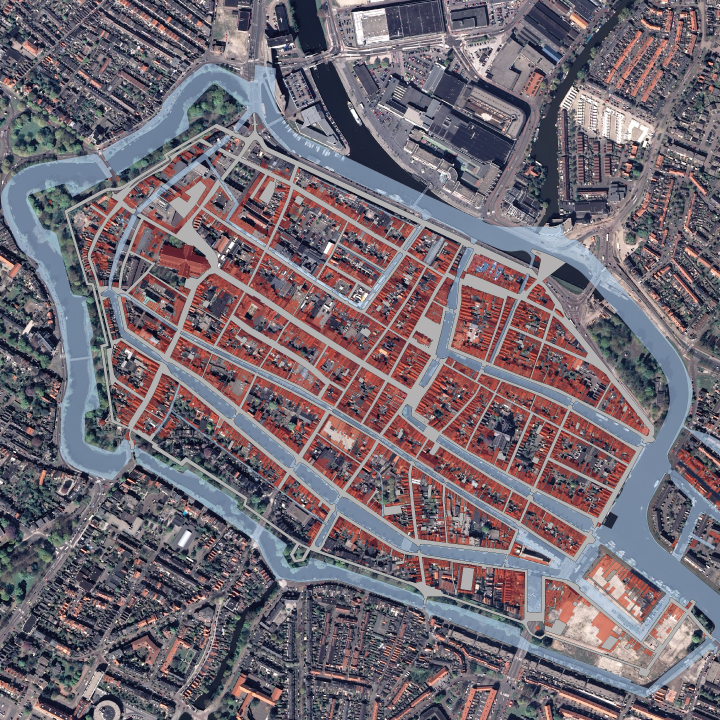

Bebouwing 1822 volgens minuutplans

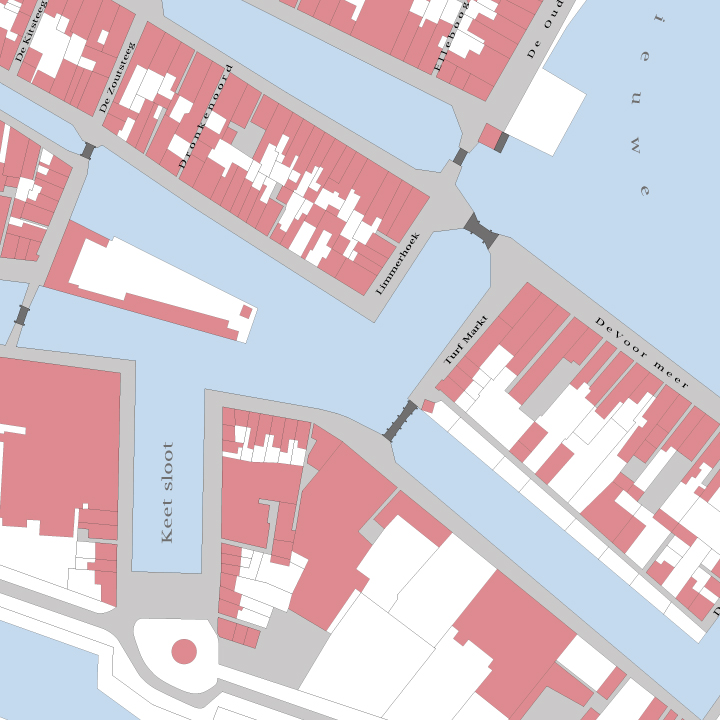

Digitale minuutplan in RD

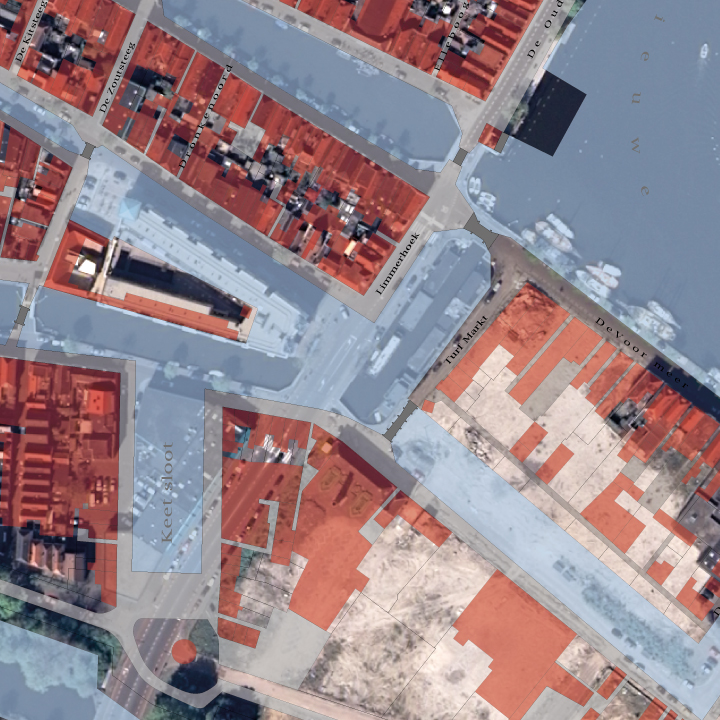

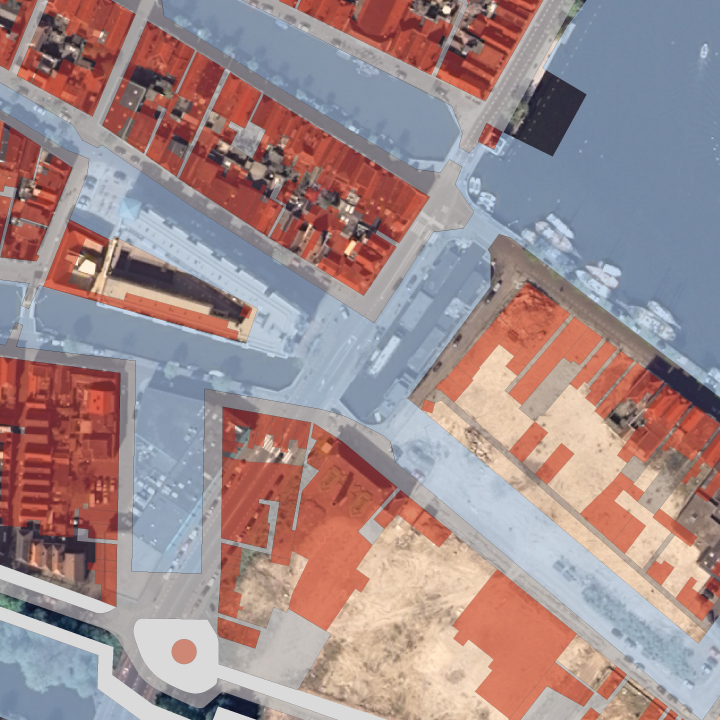

Digitale minuutplan met luchtfoto 2008

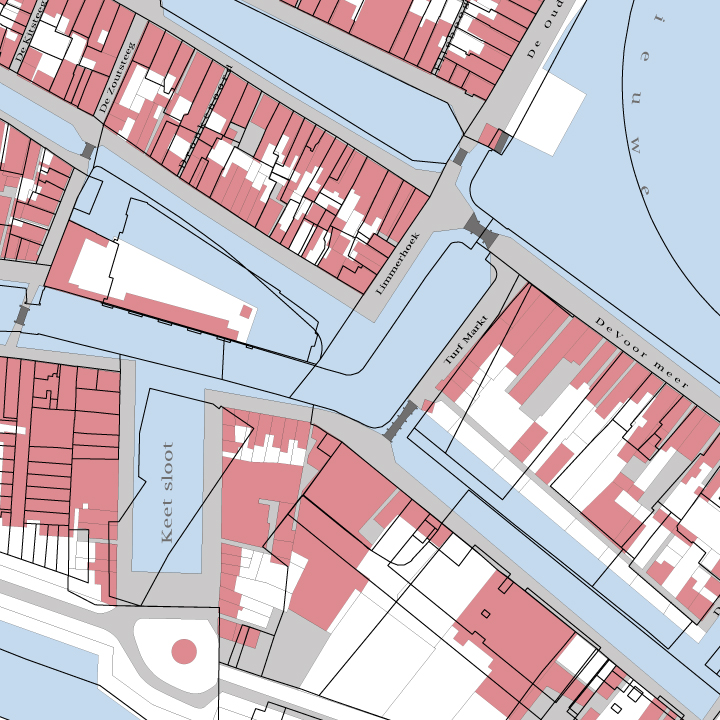

Digitale minuutplan met huidige grenzen
Analyse t.o.v. huidige situatie

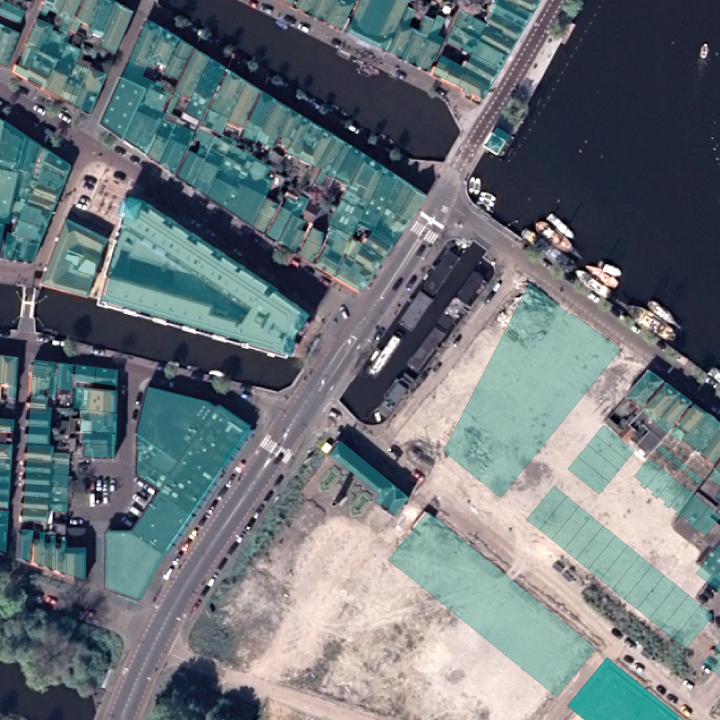

BAG met huidige luchtfoto
Analyse van alle data

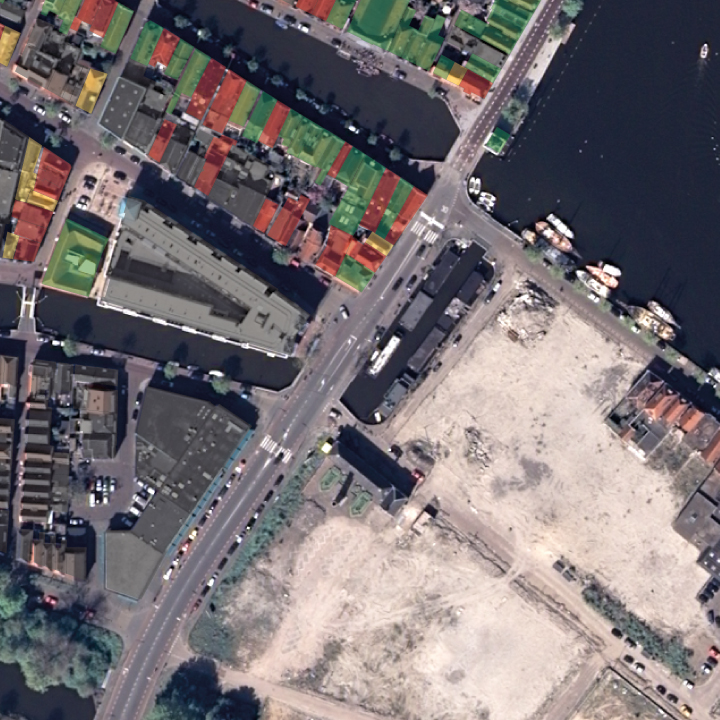

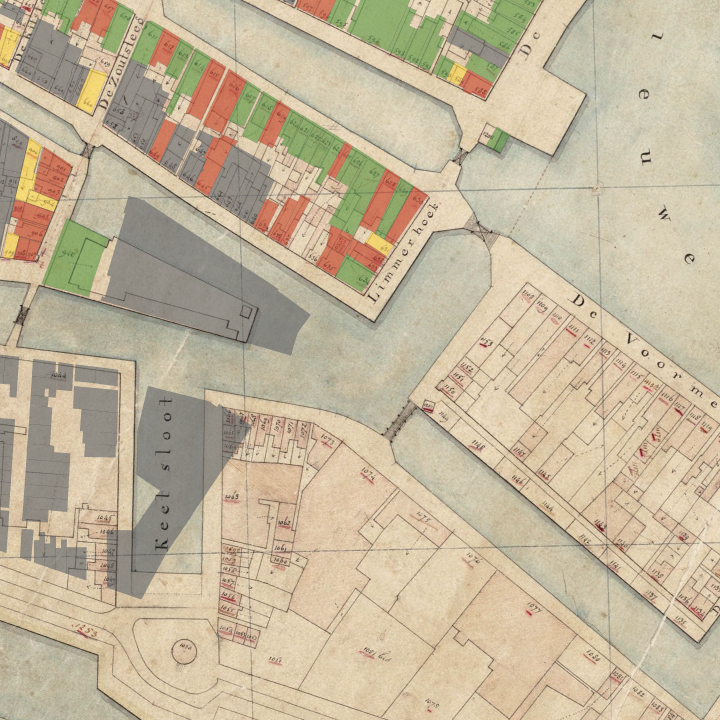

Resultaat in de BAG t.o.v. situatie 1822
Uitwerking tot het vervaardigen van een Bouwhistorische Waardenkaart
Van oude historische kaart naar een gis bestand
• Georefereren in RD van oude kaarten (minuutplans)
• Opnieuw in RD in vector tekenen van lagen, vlakken, lijnen, punten en tekst
• Coderen van de Kadastrale gegevens aan de nieuwe kaart
• Oude minuutplans vergelijken met de huidige kadaster grenzen (gelijke grenzen).
• Bebouwing minuutplans vergelijken met de BAG (gelijke vormen)
• Bebouwing minuutplans vergelijken met de luchtfoto (gelijke kap)
• Uitsluiten van panden gebouwd na 1822 (Waarde bekend)
• Toekennen van de bevindingen m.b.v. gis aan de BAG
• Eindresultaat is een kaart die met al uw gis data is te koppelen.
• Hier onder een voorbeeld.
In opdracht gemaakt
MapFactory heeft voor de gemeente Alkmaar een bouwhistorische waardenkaart gemaakt van het gebied binnen de oude stadswallen.
Bouwhistorische Waardenkaart
MapFactory is gespecialiseerd in het maken van kaarten die voor onderzoek gebruikt worden om de bouwhistorie vast te stellen.
In de praktijk is niet altijd duidelijk of een pand nog monumentale waarde bevat. Vaak zijn gevels of delen van een interieur door de eeuwen heen zo verbouwd dat de mogelijke verborgen historische waarde niet meer aan de buitenkant is af te lezen. Door historische kaarten (minuutplans) te vergelijken met de huidige kaarten kan de waarde van een gebouw of gebeid worden vastgesteld
Opdracht
Op basis van de BAG aangeven welke panden historische waarden bevatten (in drie groepen)
• Panden Behouden, waarden bekend.
• Bouwhistorische verwachting.
• Geen bouwhisto-rische waarden.
Eindproduct
Voor gebruik in het gemeentelijke gis systeem zijn de bestanden geleverd in RD in de volgende formaten:
• Esri Shape
• AutoCad DWG DXF
• Microstation DGN
Voor gebruik op de web-site
• HTML5
• Flash
Voor publicatie in drukwerk
• Illustrator
• Adobe pdf
iPad & iPhone
Uw historie van uw gemeente beschibaar stellen voor gebruik in een App geschikt voor iOS en Android. Met het eindproduct van MapFactory kan dit allemaal.
Hoe dat werkt ziet u hier
1 Behouden
2 Grens uit 1822 gelijk aan huidige grens
2 Bouwhistorische verwachting
3 Geen bouwhistorische waarde
Archeologie
Voor de afdeling Archeologie van de gemeente Alkmaar zijn de digitale minuutplans ook voorzien van Kadastrale codering. Hierdoor is het mogelijk om de administratieve data uit 1822 te koppelen en te tonen op de kaart
Demo
Wij verzorgen graag een demo met dit thema van uw gemeente. Neemt u hiervoor gerust contact met ons op.
MapFactory heeft dit product ook gemaakt voor:
Alkmaar
Zaanstad
